Kodėl varžtai yra kritiniai inžinerijos ir gamybos srityse?

• Kas yra varžtas, ir kodėl jis yra svarbus?

• Giliai pasinerkite į lizdo rinkinį

• Giliai pasinerkite į šešiakampio lizdo varžtą

• Kodėl verta rinktis (mūsų) sraigtinius produktus + DUK + prekės ženklo/kontakto

A varžtasyra tam tikro tipo tvirtinimo elementas, kuriame paprastai yra siūlai, apvynioti aplink veleną, leidžiantį jį paversti sukimosi judesiu linijine jėga. Skirtingai nuo varžtų (kuriems paprastai reikia veržlės), daugelis varžtų naudojami be veržlės: jie yra nukreipti tiesiai į srieginę skylę arba į medžiagą.

Kodėl varžtai yra kritiniai inžinerijos ir gamybos srityse?

• Jie užtikrina patikimą užsegimo jėgą tiksliai kontroliuojant.

• Jie leidžia išmontuoti ir surinkti surinkimą, kuris yra gyvybiškai svarbus priežiūros, taisymo ir moduliniam dizainui.

• Daugelyje programų (mašinų, elektronikos, transporto priemonių) varžtai yra maži, tačiau esminiai komponentai: gedimas per vieną varžtą gali sukelti sistemos gedimą.

Kokie varžtai egzistuoja, ir kur tilpti „Nustatyti varžtus“ ir „lizdo varžtus“?

Sraigtai būna daugybe veislių: medienos varžtai, mašinos varžtai, lakštinio metalo varžtai, savaiminio bakstelėjimo varžtai ir tt. Tarp jų:

• Nustatykite varžtus (arba „Grub“ varžtus):be galvos ar praplovimo varžtai, naudojami vienai daliai pritvirtinti nuo kitos (pavyzdžiui, užrakinti pavarą ant veleno) be išsikišimo savybių.

• Lizdo varžtai:Jie turi vidines pavaros įdubimus (šešiabriaunius ir kt.) Ir yra varomi atitinkamais įrankiais, tokiais kaip šešiabriauniai klavišai ar „Allen“ veržliarakčiai.

• Mūsų dėmesys sutelkiamas į lizdo nustatytų varžtus ir šešiakampio lizdo varžtus, ypač kaip aukšto tikslumo tvirtinimo detales, naudojamas pramoniniuose, mechaniniuose ir automatikos kontekstuose.

Vėlesniuose skyriuose mes išsamiai ištirsime šiuos du potipius.

Lizdo rinkinio varžtas-išsamus

Kaip apibrėžtas lizdo rinkinio varžtas, ir kas jį išskiria?

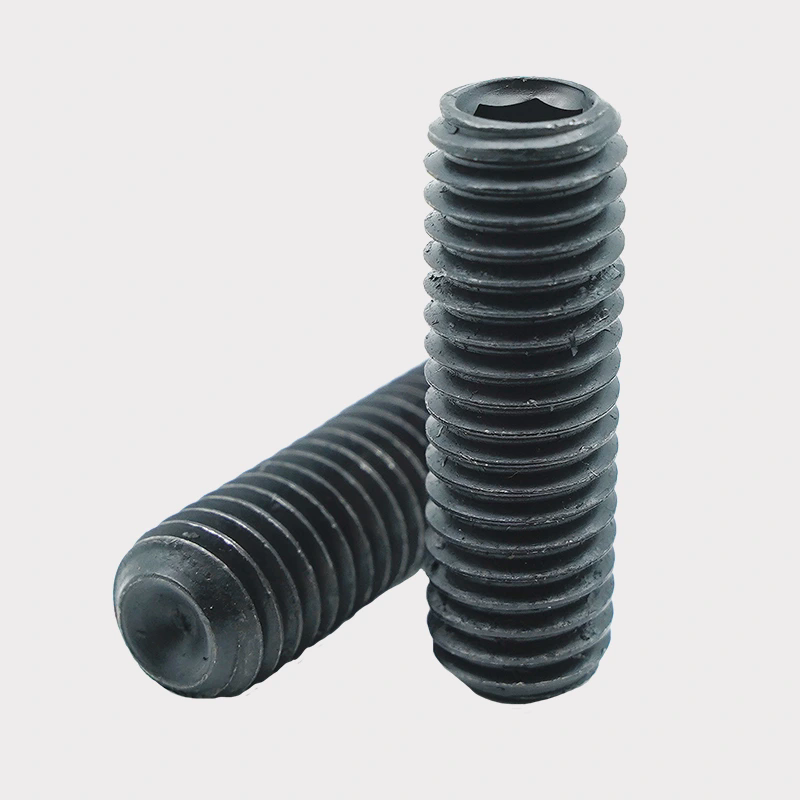

A Lizdo nustatytas varžtasyra varžtas be įprastos galvos (arba su minimaliu išsikišimu), kuris vairuoja vidinį lizdą (paprastai šešiakampį). Jis yra visiškai arba dažniausiai sriegiuojasi išilgai jo ilgio, o galiukas naudojamas paspausti prieš kitą dalį arba prispausti kitą dalį (velenas, pavara, apykaklė). Jis dažnai yra praplaunamas ar įdedamas, todėl netrukdo aplinkinėms dalims.

Kodėl verta pasirinkti lizdo rinkinio varžtą?

• Kompaktiškumui: jokia išorinė galvutė reiškia mažesnį trukdymą sandariose vietose.

• Tikslus jėgos pritaikymas: Sraigtinio antgalis gali tiksliai paspausti ten, kur reikia (veleno butas, sulaikymas ar griovelis).

• Švarus išvaizda ir praplovimo montavimas: naudinga rinkiniuose, kur išsikišančios galvutės yra nepageidaujamos.

• Tinkamai priveržiamas didelis sukimo momento perdavimas, ypač su sukietėjusiais antgaliais ar surištais taškais.

Kokios yra dizaino detalės, parametrai ir patarimų tipai?

Žemiau yra lentelė, apibendrinanti įprastus parametrus:

Patarimų tipai ir jų elgesys:

• Taurės taškas:Dažniausiai; Nedidelė įgaubta forma leidžia šiek tiek „įkandimo“ į poravimosi paviršių, subalansuojantį sukimo momentą ir pakartotinį naudojimą.

• Plokščias taškas:Spaudžia plokščią prie paviršiaus; Idealu, kai įbrėžiant ar susierzinant paviršių, nepriimtina.

• Kūgio taškas:Sukuria labiau koncentruotą jėgą vienoje vietoje - naudinga nustatant prieš sulaikymą ar dimples.

• Šuo (arba išplėstas) taškas:Projektuos toliau, naudingi suderinti ar pritaikyti į skylę.

• Knygos taurės taškas:Turi dantų, kad atsispirtų vibracijos atsipalaidavimui; Dažnai naudojami vienkartiniai, nes deformacijos deformuojasi.

Kaip pasirinkti ir įdiegti lizdo rinkinio varžtą?

• Pasirinkite tinkamą patarimo tipąpriklausomai nuo poravimosi paviršiaus.

• Užtikrinkite teisingą sukimo momentą-per didelis sukibimas gali sugadinti sriegius arba deformacijos veleną; Nepilnametis sukelia slydimą.

• Jei velenas yra minkštas, apsvarstykite galimybę perduoti sulaikymą (plokščią ar dimplą), kad varžto galiuką būtų galima įkąsti.

• Naudokite tinkamą vairavimo įrankį—Ats gerai tinkamas šešiabriaunis raktas, kad būtų išvengta nuėmimo.

• Užrakinimo priemonės: Vibracijos aplinkoje naudokite fiksavimo junginius ar surištus galiukus.

„Hexagon“ lizdo varžtas-išsamus

Kuo apibrėžtas šešiakampio lizdo varžtas ir kuo jis skiriasi nuo nustatyto varžto?

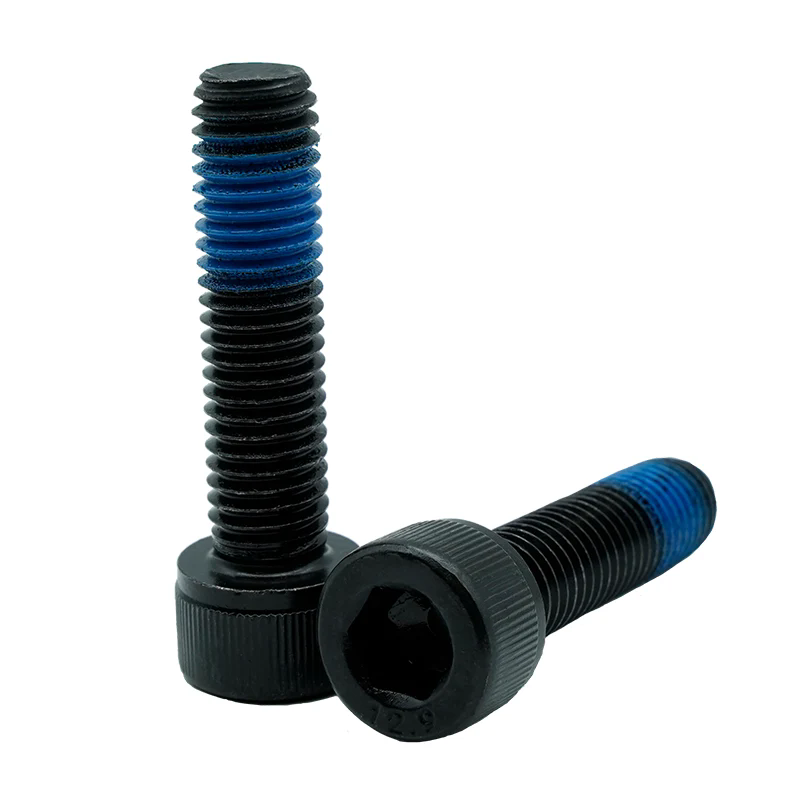

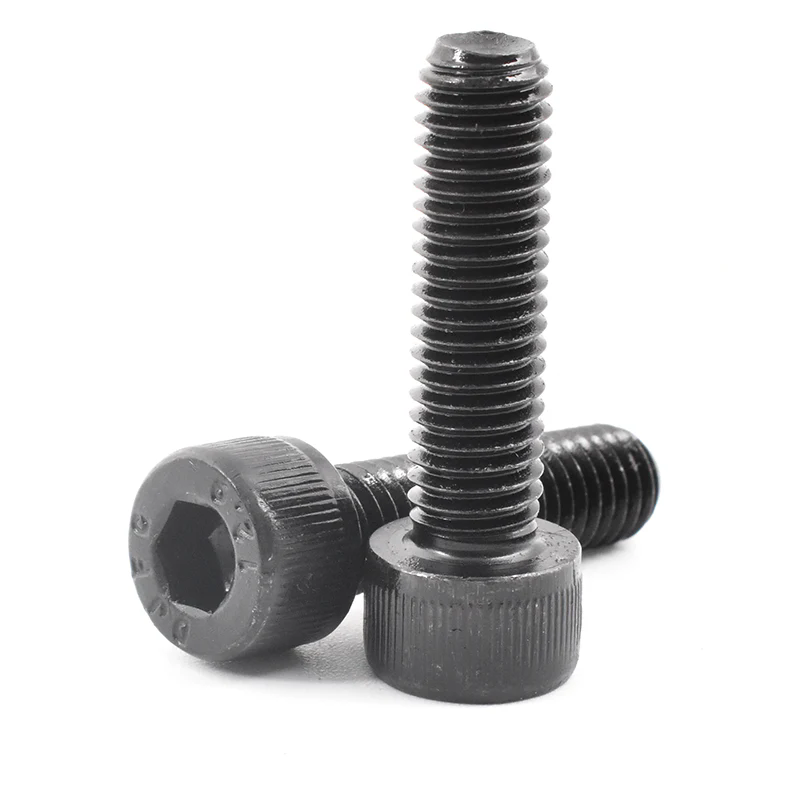

A Šešiakampio lizdo varžtas(Taip pat vadinamas šešiakampio lizdo galvutės varžtas arba vidinis-hekso varžtas) paprastai turi galvutę, tačiau pavaros mechanizmas yra įdubęs šešiabriaunis (Allen) lizdas. Skirtingai nuo nustatyto varžto, jis dažnai išsikiša ir nėra grynai be galvos. Galva gali būti įvairių rūšių (cilindrinis dangtelis, plokščias sankryžos, mygtuko galvutė ir kt.).

Tai suteikia didelį sukimo momentą su vidiniu pavara ir yra plačiai naudojamas mašinų mazguose, spaustuke, konstrukcinėmis jungtimis ir kt.

Kodėl verta rinktis šešiakampio lizdo varžtą?

• Geresnis sukimo momento valdymas per vidinę šešiakampę diską.

• Švaresnė estetika ir kompaktiškas galvos dizainas.

• Platus standartizavimas (ISO, DIN, ANSI) užtikrina keičiamumą.

• Lengva išardymas, pakartotinis naudojimas.

• Idealiai tinka įdubusiems ar sandarioms vietoms, nes įrankiai gali pasiekti vidinį pavarą.

Kokie yra šešiakampio lizdo varžtų parametrai ir standartai?

Žemiau yra lyginamoji lentelė:

Pavyzdžiui, šešiakampio lizdo rinkinio varžtas su puodelio tašku ISO 4029 (ex-Din 916) dažnai naudoja nerūdijančio plieno A2, M6 × 16 mm. Pavyzdys: „Ace“ šešiakampio lizdo rinkinio varžtas J1TB01106008.

Kaip nurodyti ir naudoti šešiakampio lizdo varžtus?

1. Pasirinkite Galvos tipasPagal kosmoso apribojimus (pvz., „CoundterSoch“, jei praplaunama).

2. Pasirinkite Medžiaga/stiprumasNorėdami suderinti programos apkrovą.

3. Pasirinkite teisingą vidinį disko dydįNorėdami subalansuoti įrankio stiprumą ir erdvę.

4. Sukimo momento specifikacija: Vykdykite standartines lenteles, kad išvengtumėte per didelio streso.

5. Išankstinis įkėlimas ir užraktas: Jei reikia vibracijos aplinkoje, naudokite poveržles arba užrakinkite klijus.

Kodėl verta rinktis mūsų varžtus?

Kodėl mūsų varžtai išsiskiria

• Tikslioji gamyba: griežtos nuokrypiai, sklandžios įdubos.

• Įvairios galiuko parinktys: Mes pritaikome varžtus ir lizdo varžtus, kad atitiktume programų poreikius.

• Aukštos kokybės medžiagos: Nerūdijantis lydinio plienas, su paviršiaus apdorojimais nuo korozijos.

• Griežta kokybės kontrolė ir bandymai.

• Pasirinktinių dydžių, ilgio ir apdailos lankstumas.

• Stipri techninė pagalba ir patarimai dėl taikymo.

Žemiau yra tipinių produktų pasiūlymų santrauka (specifikacijų pavyzdys):

Mes palaikome pasirinktinius užsakymus - jūs siunčiate brėžinį, gaminame specifikacijas su medžiagų sertifikatais ir tikrinimo ataskaitomis.

Įprasti klausimai apie varžtą / nustatytą varžtą / lizdo varžtą

1 klausimas: Kuo skiriasi nustatytas varžtas ir įprastas varžtas?
A1: Rinktinis varžtas yra skirtas pritvirtinti vieną komponentą kitam (pvz., Užrakinti apykaklę ant veleno) ir dažnai yra be galvos arba praplaunamas; Reguliarūs varžtai dažnai išsikiša ir gali prireikti riešutų ar poravimosi dalių.

2 klausimas: Kaip pasirinkti lizdo rinkinio varžto tipą (tašką)?
A2: Pasirinkite pagal poravimosi paviršių ir norimą elgesį: taurės taškas bendrajam tikslui, plokščias taškas, kai paviršius turi likti nesusituokęs, kūgio taškas, kad būtų galima tiksliai suderinti, suskirstyti į vibracijos atsparumą ir šuns taškui nustatyti.

3 klausimas: Ar galiu pakartotinai naudoti varžtus su rankiniais/ dantytais patarimais?
A3: Ne, surišti arba dantytais patarimais, kai jie yra sumontuoti ir nuimti; Pakartotinis naudojimas gali pakenkti užrakinimo veiksmui. Saugiau naudoti naują patikimą našumą.

Natūralus prekės ženklo ir raginimo veikti paminėjimas

AtJINSIXI, Mes didžiuojamės, kad pristatome didelio tikslumo, patikimus sraigtinius produktus (lizdų rinkinius varžtus, šešiakampio lizdo varžtus ir dar daugiau) pramoniniams ir mechaniniams pritaikymams. Nesvarbu, ar jums reikia atsargų, ar pasirinktinių sprendimų, mūsų komanda yra pasirengusi padėti. Susisiekite su mumis ir aptarkite savo projekto reikalavimus arba paprašykite citatų -Susisiekite su mumis.
